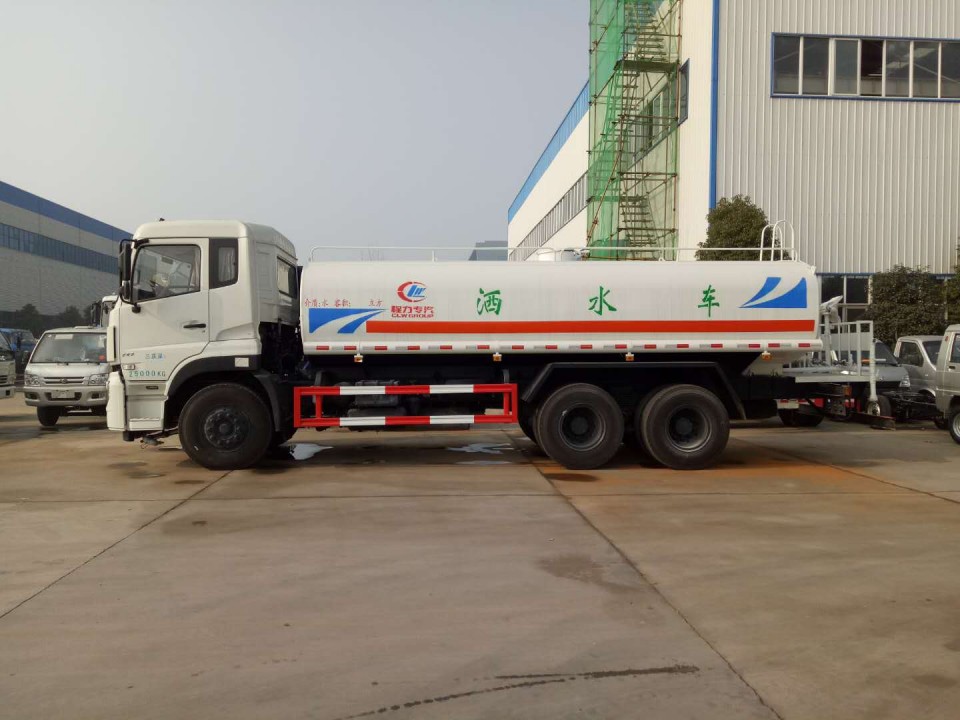

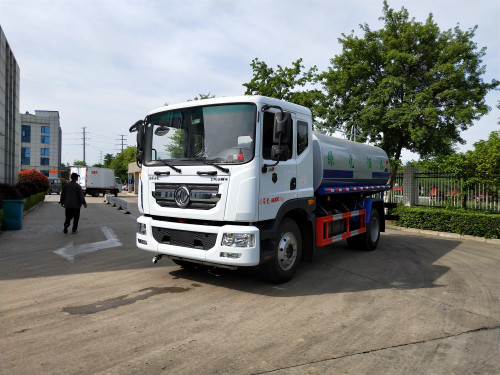

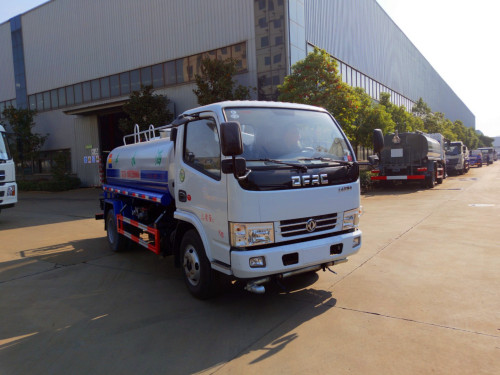

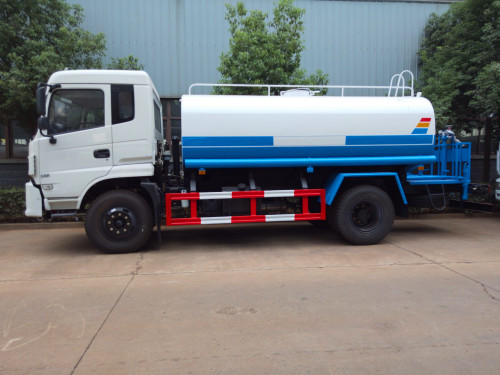

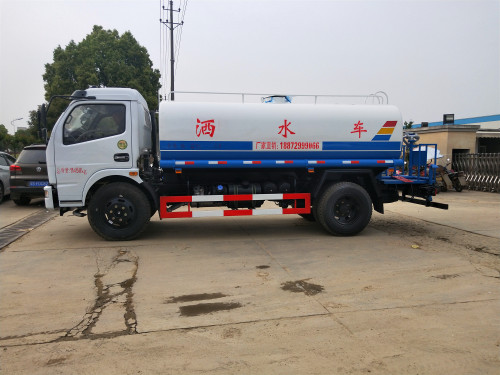

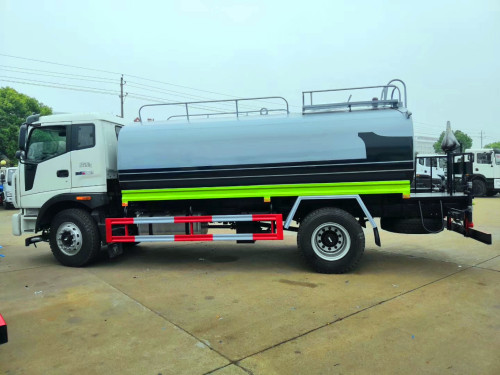

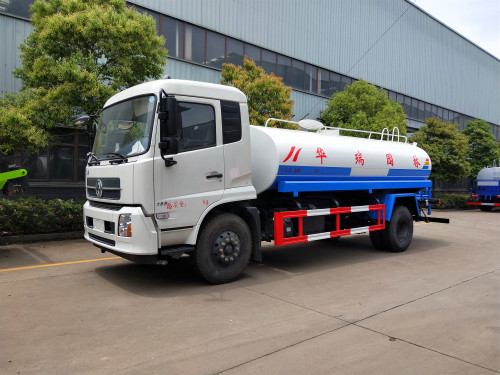

車輛介紹噴灑車，又稱為多功能綠化灑水車。用于城市道路、大型廠區、部隊、園林等單位清潔路面、衛生、防塵、澆水、噴灑農藥等，以達到美化環境的作用。
同時可以用于臨時應急消防灑水,每輛灑水車都配備消防專用接口。

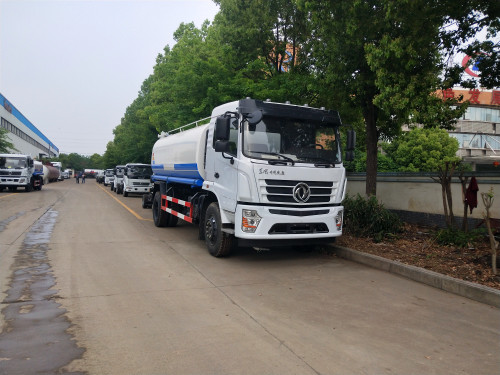

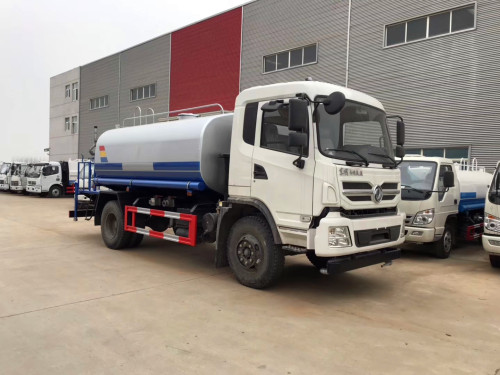

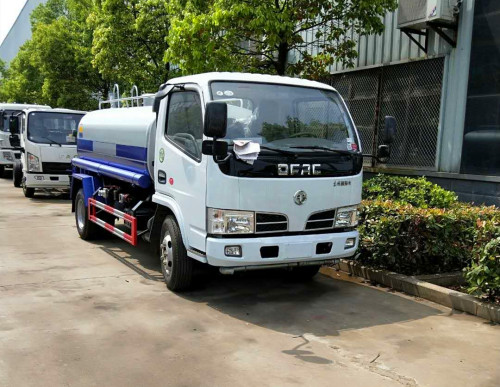

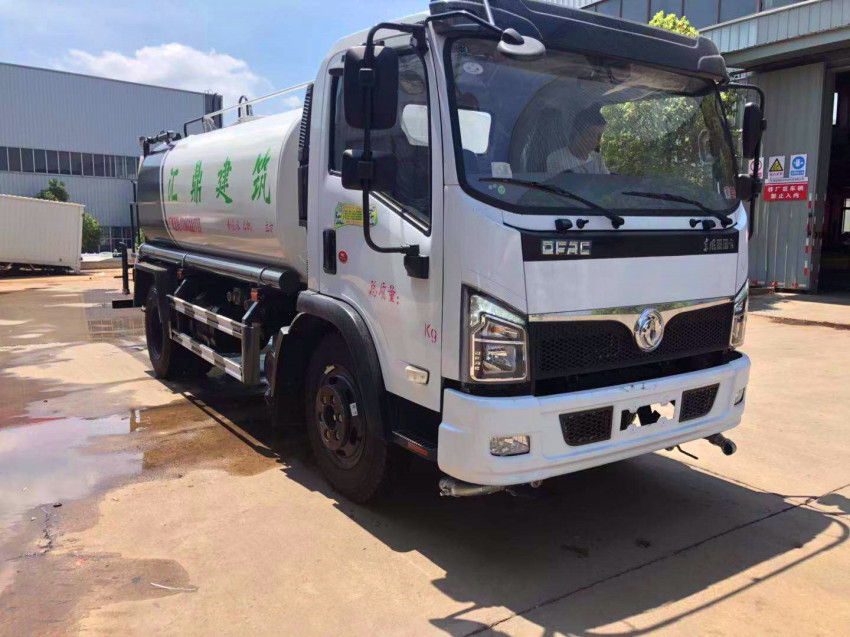

構造說明東風灑水車 [1] 的基本組成：防銹罐體，取力器，傳動軸，專用自吸式灑水泵，管網，噴灑出口，工作平臺，二類底盤。
灑水車可選裝配置：GPS，萬向噴頭，電磁閥門，氣動閥門，可視操作系統，外接動力，藥盤

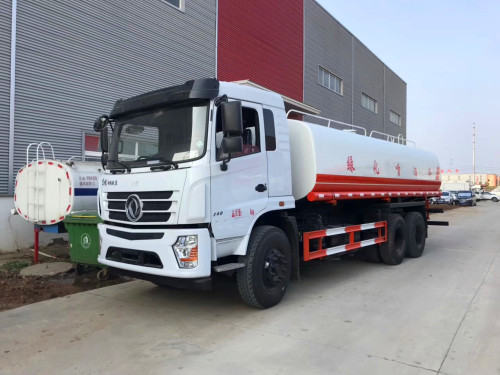

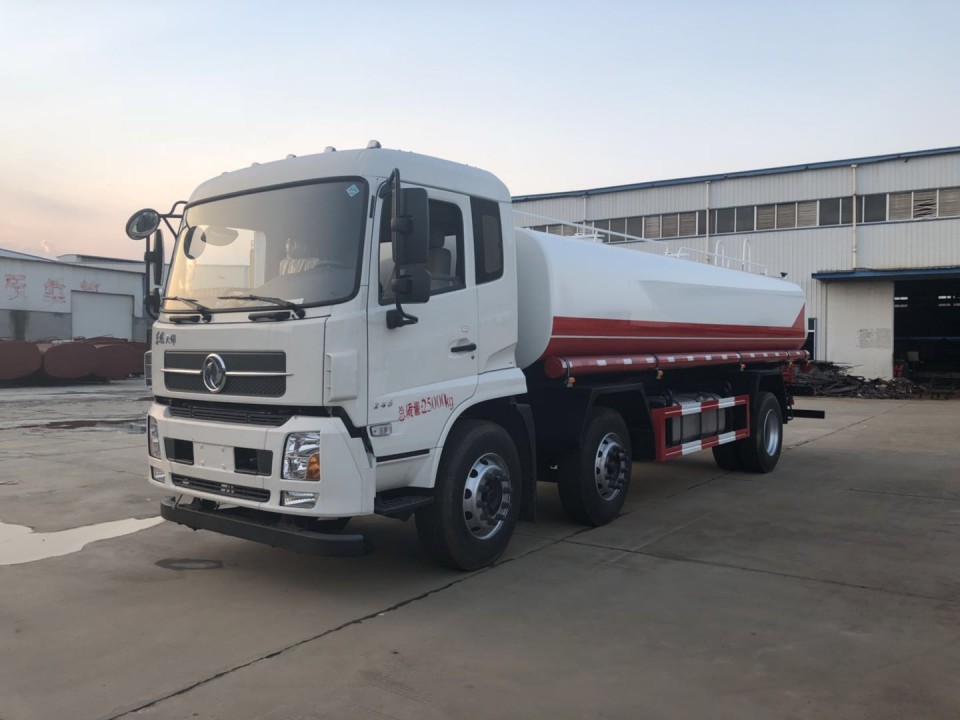

東風天龍前四后八大型運水車
采用自動流水線罐體生產工藝分為：下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等
主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍：自吸高度：≥7m，灑水寬度：≥14m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。
取力器
一般灑水車采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒，和加壓泵
功能說明-吸水作業灑水車（1）灑水車盡量接近作業點，駐車。（2）打開走臺箱邊門，取出吸水膠管，使之向后擺動，無彎折現象。（3）.將吸水膠管盡可能深的抽入水中，保證管端在作業過程中始終距液面300mm以下。4）.將四通閥手柄推至與地面垂直。（5）.將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開關向后拉即掛檔取力，泵開始運轉。操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時，應通知駕駛員，同事應迅速將吸水膠管拉離水面或關閉四通閥。收起膠管后，將其放回走臺箱，關好邊門
罐體內的水灑完后，駕駛應及時將取力器操縱柄向前推即脫檔，灑水泵停止運轉。 [2] 工作原理灑水車是利用本車發動機動力通過取力器驅動車載灑水泵，從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭，從而實現各種功能。

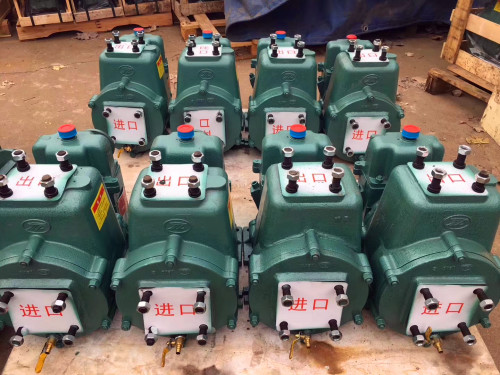

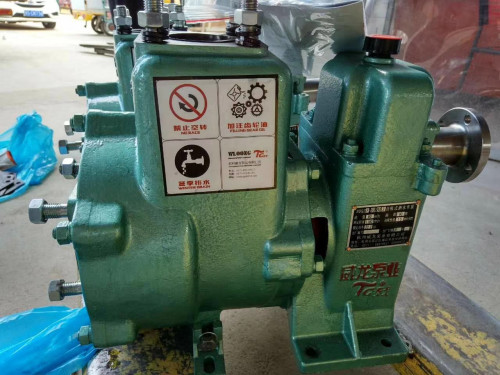

灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業。
用途，噴灑車，我們最常見的用途是道路清潔，還有在大型的園林里，我們也可以看到噴灑車的身影。噴灑車是灑水車的一種。主要應用于道路兩側綠化帶、大型園林的藥物噴灑。
基本分類
按類型分1.噴灑式。2.沖洗式。3.噴灑-沖洗式。
按用途分
按容量分3-8立方灑水車。10-12立方灑水車。13-15立方灑水車。18-20立方灑水車。20立方以上灑水車。
按排放標準分
按底盤分汽車式。半拖掛式。拖掛式灑水車。
品牌品種按底盤廠家分

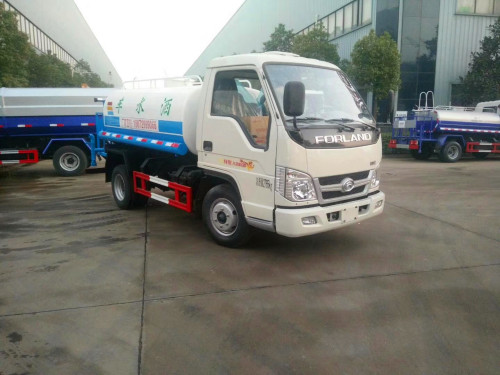

按照品牌分類東風灑水車、解放灑水車，歐曼灑水車。按照外形分類單橋?yàn)⑺?chē)、雙橋?yàn)⑺?chē)、平頭灑水車、尖頭灑水車。按照品種分類小霸王灑水車、多利卡灑水車、三平柴灑水車、145灑水車、153灑水車、1208灑水車，天龍灑水車。 [3] 操作指南1、取力器 2、水泵 3、水罐 4、連通閥 5、消防球閥 6、過濾網 7、前沖閥。8、灑水炮閥 9、側噴閥 10、后灑閥 11、灑水炮 12、罐口蓋 13、前沖器。14、側噴蓮花頭 15、后灑砣 16、防旋板 ABC、三通四位閥。
接通三通四位球閥的B和C相通，4、7、8、9、10關閉，在5口接一水龍帶，水龍帶的另一端接一水槍?zhuān)盟闹亓Γ勺粤鳚补嗷�。也可掛上取力器加壓�?yīng)急消防或遠距離澆灌花木
導通三通四位閥的A、C，在A口接上吸水膠管，關閉4、7、8、9、10，打開閥5，在5口接出水管，使水泵開始工作即可將甲地的抽往乙地，起到活動泵站的作用。 [4] 注意事項當灑水車?yán)煤訙�、池塘作為水源時，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，吸水管端部一般設有過濾裝置，吸水時嚴禁將過濾裝置拆下。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。不同灑水車的水泵對水源的要求是有區別的，清水泵要求水中不能有雜質，濁水泵則要求水中不能有石塊和過多的泥沙。離心式水泵每次吸水前，必須向水泵內加入一定量的引水，加完后必須關閉加水口。自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。吸水時進水管系統必須保持一定的真空度，才能將水吸入箱內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行。冬季來臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束后，就立即將水泵及水管內的水排空，以防后患。灑水車前噴頭位置較低，靠近地面，噴灑壓力較大，可用于沖洗路面；后噴頭位置較高（灑水車后噴頭一般左右各安裝一個），灑水面較寬，可用于公路施工灑水，使用后噴頭時，應將前噴管關閉；使用可調噴頭灑水時，灑水寬度可根據需要調整。灑水寬度越寬，中間重疊量越少，灑水密度越均勻。在使用過程中要定期潤滑傳動總成各潤滑點，經常緊固聯結點，以保證正常使用。灑水車貯水箱設有排污管，該管的進口為水箱的最低點。經過一段時間的使用，應定期打開排污管開關，將罐內積存的雜物排除，直到水變清為止
汽車故障，故障排除水抽不上來原因有以下幾點：1、管路密封不嚴2、濾水器入水太深3、水泵抽真空不好4、引水不足。解決措施：1、檢查膠墊，調整密封墊 厚度，擰緊接頭螺絲2、深置濾水器3、按水泵說明書進行故障排除4、加足引水。灑水寬度不足原因有以下幾點：1、水泵轉速達不到額定值2、噴灑角度不對3、管路有堵塞或泄露現象。解決措施：1、加足油門，提高發動機轉速至水泵轉速的額定值2、調整噴灑角度3、排除堵塞或泄露現象。水泵噪音或振動原有有以下幾點：1、軸承間隙過大2、齒輪間隙過大3、齒輪箱缺油。解決措施：參照泵說明書排除。球閥操縱失靈原因有以下幾點：1、氣缸故障2、閥芯損壞。解決措施：1、檢查電、氣路有否松動2、更換球閥。一、灑水泵不能自吸的原因及解決方法：1、泵體內未加儲液或儲液不足 。 2、吸入管路漏氣 。 3、轉速太低 。4、吸程太高或吸入管路被堵塞 。5、機械密封泄露量過大
原因如下: 1、流量過大 。2、轉速太高 。3、泵軸歪曲或葉輪卡碰 4、泵內流道堵塞或被卡住 。
排除方法： 1、減少流量 。2、適當降低 。3、校正或更換 。4、消除堵塞物。
三、泵噪聲振動較大
原因如下： 1、底腳不穩 。2、氣蝕現象 。3、軸承磨損嚴重 。4、泵內流道堵塞或被卡住 。5、泵或進口管道內有雜物 。6、泵或動力機兩者主軸不同軸 。
排除方法1、加固 。2、調整工況 3、更換新軸承 。4、校正或更換 5、清除雜物 。6、調整同軸度。常見故障
4、運轉時噪聲大、振動大。多數是軸承損壞或軸承與機殼的配合不當，需拆開電機檢查，若是軸承損壞應更換；若軸承跑外圓，可對泵殼的配合面采用鏨花處理；若軸承跑內圓，可對電機軸的磨損部位采用鏨花處理，磨損嚴重的，采用先堆焊后車削的方法修復
2、機殼帶電。多數是水封損壞，水通過電機軸滲入電機內使電機絕緣性能惡化所致，可采用更換水封、烘干電機等方法修復。需要注意的是，因?yàn)樗瞄L(zhǎng)期與水接觸和露天工作，極易受潮而造成絕緣性能惡化，為了保證人身安全，電動灑水車自吸泵應可靠接地。
維護保養（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。（2）車輛使用前應按汽車使用說明書的要求進行磨合。（3）長途轉場托運時，車輛前后左右應有固定防滑裝置，且四周留有200mm以上空隙，若自行轉場時一般應將前噴嘴和后灑水器卸下以防松動丟失。（4）經常檢查各出液孔、口有無堵塞現象，發現雜物堵塞時應及時清理干凈。（5）每班作業完畢，應清洗油污、管路卷放整齊，清理現場，關門落鎖。（6）車輛長期不用或冬天存放，應放盡罐體、泵內及管路內余水，存放時應停放在車棚內，擦試干凈，以避免暴曬雨淋。灑水車底盤的清潔：
離地面最近的底盤肯定是被泥沙弄得一塌糊涂。所以在進行其他部件清潔之前，我們先要對10噸灑水車的底盤進行一個全面的清潔。經過泥濘道路后，10噸灑水車的前后輪轂板上均會沾滿黃色的泥漿和小的沙石。在清潔時需用高壓水槍放到輪轂板下方，高壓水槍的噴水方向朝輪轂板方向，這樣才能有效清除附著在輪轂板上的.灑水車漆面的清潔：完成了底盤的清潔，我們即可對10噸灑水車車身進行清洗。首先，用自來水由上到下地沖洗車漆表面，目的是沖走車身上較大體積的沙石。使用毛巾由車頂?shù)杰?chē)底輕輕地拭擦。請注意，越靠近底盤的漆面越要小心拭擦，以免愛車車漆被細沙刮傷
安全技術要求灑水車每次揭開進料口蓋之前，應先打開卸壓閥，排出罐內余氣，以免發生傷人事故。經常注意灑水車壓力表是否工作正常，嚴防壓力表失靈而超壓發生罐體爆炸。經常查看安全閥，保證在0.196MPa時開始排氣，不得使罐內壓力超過0.196MPa。經常查看灑水車轉速表工作是否正常，以免超轉而損壞空壓機及取力箱。并經常清洗轉速表探頭（此探頭在空壓機飛輪處）。經常傾聽灑水車取力箱及空壓機轉動聲音。若有異常響聲，應立即停機排除故障。
